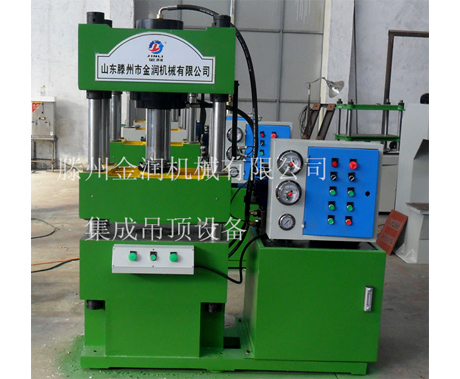

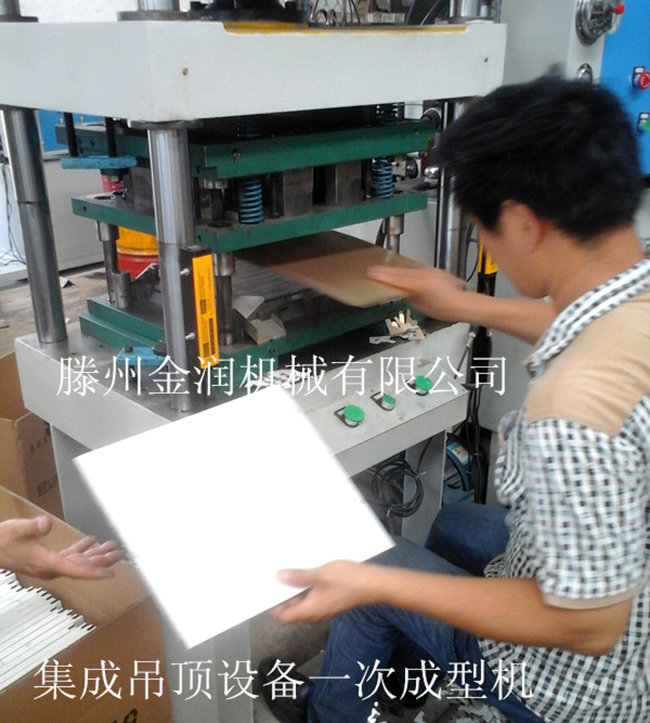

三梁四柱液压机车间实拍图

YQ32—100T四柱三梁液压机配置参数：

1.公称力：               1000kn

2.液体工作力：           31.5mpa

3.液压缸有效行程：        300mm和100T

4.工作台有效面积560mm×640mm（含t型槽，工作台面到地面高度600-800mm）

5.主机器外形面积：       800mm*1600mm* 2100mm

6.最大开口高度：         500mm（四柱直径70mm镀铬）

7.最小闭合高度：         200mm

8.电机功率：            5.5KW（纯铜心，国标）

9.控制形式：      电动，可以点动，脚踏和手控按钮2种操作模式

10.电控形式：            行程限位器控制

11.液压设计原理：      电磁插装集成换向阀，压力可调

12.机器下降速度.压制速度.回程速度：20mm/S.0-20mm/S.30mm/S

二、液压缸工艺：

1.缸底、钢筒、活塞、活塞杆整体锻打，材料：45#钢。

2.活塞杆离了氮化，表面渗碳淬火，深度：0.03mm~0.04mm，电镀硬铬，层厚0.04mm~0.05mm。

3.立柱采用45#中碳钢，进行调质处理，表面淬火处理，电镀硬铬层厚0.04mm~0.05mm。

 三、液压系统选配：

1.电磁插装集成换向阀

生产厂家：山东金亿德机械有限公司

2.电机：型号5.5KW

生产厂家：山东荣成机电有限公司

3.电器生产厂家：德力西

4.电接点行程开关生产厂家：德力西

5.液压油缸：盲孔锻打

6.油缸密封圈：国标

7.压力表：浙江富阳电接点防震油压表

四.重量2.5吨，保修一年（国家3保期内，人为原因除外）。
