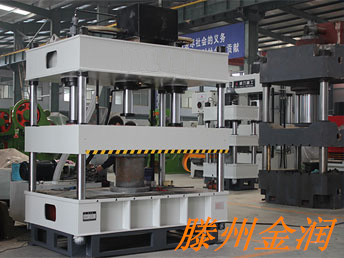

四柱油压机上滑块的工作原理

时间:2017-12-13 10:45   作者:滕州金润 点击:
四柱油压机上滑块的工作原理
一、四柱油压机快速下行。
电磁铁lYA通电,先导阀5和上缸换向阀6左位接入系统,压力油进入上油压缸上腔,同时液控单向阀1.1被打开,上油压缸下腔油液可以经液控单向阀11流回油箱,上油压缸快速下行。
此时,系统中油液流动为:
1)进油路:油压泵→顺序阀7→上缸换向阀6(左位)→单向阀10→上油压缸上腔。
2)回油路:上油压缸下腔→被控单向阀11→上缸换向阀6(左位)→下缸换向阀14(中位)→油箱。
3)上滑块在自重的作用下迅速下降。由于油压泵的流量较小,这时油箱中的油经液控单向阀12(也称补油阀)也流入上油压缸上腔进行补油。
二、油压机慢速加压。上滑块开始接触工件后,上油压缸上腔压力升高,使液控单向阔12关闭,加序曲速度使由油压泵流量来决定,油液的流动情况与快速下行时相同。
三、保压延时。当系统中压力升高到压力继电器9的设定压力时,压力继电器9发出电信号,控制电磁铁1YA断电,先导阀5和上缸换向阀6都处于中位,此时系统进入保压状态。保压时间由电气控制线路中的时间继电器(图8. 3中未画出)控制。保压时除了油压泵在较低的压力下卸荷外,系统中没有油液流动。油压泵卸荷的油路如下。

 油压泵→顺序阀7→上油压缸换向阀6(中位)→下油压缸换向阀14(中位)→油箱。
四、快速返回。时间继电器延时到一定的时间后,保压结束,电磁铁2YA通电,先导阅5右位接人系统,释压阀8使上油压缸换向阀6也以右位接人系统(下文说明)。这时,液控单向阀12被打开,上油压缸快速返回。油液的流动情况如下。
进油路:油压泵→顺序阀7→上油压缸换向阀6(右位)→液控单向阀11→上油压缸下腔。
回油路:上油压缸上腔→液控单向阀12→油箱。
五、原位停止。当上滑块上升至挡块撞上原位行程开关时,电磁铁2YA断电,先导阀5和上油压缸换向阀6都处于中位。这时上油压缸停止不动,油压泵在较低的压力下倒卸荷。
四柱油压机的油压系统中的释压阀8是为了防止保压状态向快速返回状态转变过快,在系统中引起压力冲击而使上滑块动作不平稳而设置的。
它的主要功用是:在上油压缸上腔释压后,压力油才能通人该缸下腔。其工作原理如下:在保压阶段,这个阀上位接入系统;当电磁铁2YA通电,先导阅5右位接入系统时,控制油路中的压力油虽到达释压阀8阀芯的下端, 但由于其上端的高压未曾释放,阀芯不动。而液控单向阀13是可以在控制压力低于其主油路压力下打开的,因此有如下工作顺序。上油压缸上腔→液控单向阀13→释压阀8(上位)→油箱。
此时上油压缸上腔的压力便被倒除,释压阀8的间芯向上移动,以其下位接入系统;控制油路中的压力油输到上油压缸换向阀6阀芯的右端,使该阀右位接人系统,以便实现上滑块的快速返回。由回8.3可见,上油压缸换向间6在由左位转换到中位时,阀芯右端由油箱经单向阀11补油;在自有位转换到中位时,阀芯右端的油经单向阀12流回油箱。
本文由金润液压机厂家整理编辑,转载请注意说明来源,谢谢!
